贺州异频线路参数测试仪在线路年检或定期维护时，可以把每条输电线路的实际电波传播速度预先测试出来，保存在本机电脑内“附件”中的“写字板”内，重新建立一个专用文档备案待用。当某条线路发生故障时，即可在测试时，在仪器测试界面上点击“波速选择”模拟键，选择“自定义波速”，输入先前所测得的该线路的电波传播速度（从专用文档备案材料中获取）即可进行测试。这样就把测试精度大大提高了，减少了测试误差。点击“波速选择”、“采样”模拟键后，的界面如图二十六所示。九、仪器使用注意事项：1．在进行线路故障测试前应仔细阅读仪器使用说明书，掌握好操作步骤和仪器的接线。2．本线路故障定位仪的主要特点之一是可无外接电源，设备全部由机内内置电池提供。这给仪器的使用带来很大的方便，提高了因素。机内电源电池的状态由荧屏右上方电池电量显示百分比。电压不足时会有声音提示。在每次到现场测试线路故障时，必须将机的电池电压充足。外接电源充电时，“测试电源”开关上的指示灯亮，表示正在进行充电。一般充电四个小时即可。电池电压充足以后可以保证正常工作1小时以上。仪器在使用时可接交流电源进行浮充使用。但是在进行高压闪络测试时，必须与外部交流市电完全断开。3．为节约内置电源，在作波形分析而不进行数据采集时，可以按起“测试电源”开关，断开A/D采样器的电源。但进行数据采集时必须按下“测试电源”开关。否则，将无法进行采样，屏幕右上方将提示“没有联接仪器”。

贺州异频线路参数测试仪连接仪器和被测线路时，保证线路测量端可靠接地（挂接地线），测试完成后恢复，取接地线；仪器可靠接大地，注意各个测试信号接地线要按照接线指示图完成。在雷雨天气或者沿线路有雷雨天气时，不能进行测量，以保证人员和设备。PC机软件说明本软件由仪器出厂时存储于U盘根目录下。主要功能：1、导入仪器测试数据文件； 2、显示详细数据，可供用户自行选择；3、选取相应的测试项目，生成标准报告文件；4、生成单个项目详细数据报告文件；6.1、软件主界面（无数据） （有数据）软件主界面分四大块：1，导入数据显示区；显示所有导入的测试项目标题，包括有时间、线路长度和测试项目名称，用户能清楚地找到自己所需要的项目，然后添加到右边区域并显示，多能同时添加四个测试项目。2，选中项目显示区；此区域多能同时添加四个测试项目，如需要添加其它测试项目请先点击下方删除单项数据或清空单项列表，然后再另行添加。3，项目详细数据显示区；此区域又分为四个小表格；个表格为基本信息栏，显示一些基本测量条件供用户自行填写，以便生成报告文件的时候一起写入报告中保存。第二个表格为测试过程中45Hz和55Hz详细数据。第三个表格为每一相的测试结果数据。第四个表格为总结果以及每公里换算值。4，功能按键选择区；此区域共七个键从左至右分别为导入数据、添加、生成标准报告、单项数据报表、删除单项数据、清空数据列表和推出系统。6.2、数据导入点击导入数据按键，在弹出的对话框中选择数据文件。6.3、基本信息填写因为报告文件中需要一些做试验时的环境参数，所以在右边的基本信息栏中提供一些可供用户自行填写的空白区域，当这些参数在软件中填写好之后，那么生成的报告文件中就会自动添加；如果在软件中没有填写，那么报告中相应的选项也为空。

<贺州>天正华意电气设备有限公司 配变电线路接地故障定位仪贺州

贺州异频线路参数测试仪装置自动进行自检，在装置状态条（“TH-ZJD”条）处显示装置信息：（1）正常时显示TH-ZJD；（2）定值错误时显示为：定值错误。在系统状态条（“系统运行正常”条）处显示系统信息：（1）发生接地时显示：系统接地；（2）发生谐振时显示：系统谐振；（3）发生PT断线时显示为：PT断线；5.2.1主菜单由正常界面按“确认”键，进入主菜单界面。用“上”，“下”键选择菜单，按“确认”键进入相应菜单。按“取消”键，退出主菜单界面，回到正常界面。主菜单如图5.3所示：图5.35.2.2运行菜单运行功能菜单，是为运行人员准备的操作菜单。它只能修改部分参数，和浏览一些必要的参数及运行状态。按“确认”键进入运行菜单，界面如图5.4，5.5所示：图5.4 图5.5使用面板上的方向键( “” “”以下简称“方向键”)选择菜单，把光标移到相应的菜单项按“确认”键进入相应的菜单项：a) “接地故障追忆”：可显示近20次接地故障信息。失电后记录不丢失。接地故障信息显示如图5.6 、5.7所示：图5.6 图5.7母线号：接地线路所在的母线号。母线电压：接地线路所在的母线电压。接地线路：接地线路或母线的名称代码，以及接地相（在有相电压板的条件下）。开始时间：接地线路发生接地时的日期和时间。结束时间：接地线路结束接地时的的日期和时间。信息序号：左下角记录的信息总数量，和当前的记录号，值为20，记录近所发生的接地开始，终止信息。进入菜单时，弹出的为近的记录信息。打印接地记录：对当前记录进行打印。键盘操作：使用“→”“←”方向键可选定查看一条接地记录，使用“↑”“↓”方向键可翻页查看本条记录的全部信息（如图5.6、图5.7）。当光标处于“打印接地记录”时，按“确认”键进行打印。如果故障追忆表内无接地内容，则显示“无记录”，按任意键返回。b) “谐振故障追忆”：可显示近20次谐振故障信息。失电后记录不消失。

<贺州>天正华意电气设备有限公司 配变电线路接地故障定位仪贺州

贺州异频线路参数测试仪如果此时将打印机与仪器面板上的“USB”接口相连。只要打印机的驱动程序与本仪器的驱动程序相同，点击界面中的模拟“打印”键，打印机立即打印出如图十六所示的文档。文档中的“检测地点”和“操作人员”栏可以人工填写。也可以在连接打印机之前，在“USB”口连接一个标准键盘，点击图十六中的“参数修改”模拟键，将弹出如图十七的参数修改界面。用触摸笔选中要填入的信息，即可利用键盘和汉字输入法在“测试地点”、“操作人员”、“备注”栏中填写相关内容。并且在点击“页面设置”键后，弹出“页面设置”菜单，如图十八所示。可在此菜单中选择“纸张”、打印“方向”和“页边距”。上述参数设置完后点击“确认”键回到图十六界面。连上打印机，点击“打印：键，即可打印出一张完整的简明测试报告了。如果没有和本仪器驱动程序相匹配的打印机，也可利用标准键盘的屏幕拷贝功能（点击键盘上的“print screen sysrq”），将完成参数修改的打印界面拷贝在仪器中的写字板，形成一个专用文件，放在桌面上。用U盘拷贝出来，用办公室的打印机打印出来也是可以的。11.“退出”测试工作全部完成后，仪器即可关闭。但关闭的步骤应符合电脑的关闭程序，切不可强行关机直接关机。关机的顺序如下：用触摸笔点击屏幕右下方的“退出”按键两次，仪器便回到初始界面。再点击屏幕左下方的“关闭计算机”，按提示菜单再点击“关机”后，仪器就自动关机了。12.测试界面的再进入如果仪器在点击“退出”键后回到初始界面，需要再进入测试界面，只需用触摸笔点击桌面上的电缆仪图标，就可进入线路故障定位仪的测试界面，重新开始新一轮的测试工作。八、线路的波速测量：一般情况下，仪器的测试精度能满足现场测试要求。

贺州异频线路参数测试仪选中项目显示区；此区域多能同时添加四个测试项目，如需要添加其它测试项目请先点击下方删除单项数据或清空单项列表，然后再另行添加。3，项目详细数据显示区；此区域又分为四个小表格；个表格为基本信息栏，显示一些基本测量条件供用户自行填写，以便生成报告文件的时候一起写入报告中保存。第二个表格为测试过程中45Hz和55Hz详细数据。第三个表格为每一相的测试结果数据。第四个表格为总结果以及每公里换算值。4，功能按键选择区；此区域共七个键从左至右分别为导入数据、添加、生成标准报告、单项数据报表、删除单项数据、清空数据列表和推出系统。6.2、数据导入点击导入数据按键，在弹出的对话框中选择数据文件。6.3、基本信息填写因为报告文件中需要一些做试验时的环境参数，所以在右边的基本信息栏中提供一些可供用户自行填写的空白区域，当这些参数在软件中填写好之后，那么生成的报告文件中就会自动添加；如果在软件中没有填写，那么报告中相应的选项也为空。附录A ___工频参数测量试验报告试验日期: 报告日期:）铭牌参数位置线路型号地线型号长度(km)（二）线路参数理论计算值 （架空线路部分） 正序阻抗（Ω）零序阻抗（Ω）（三）现场干扰测量感应电压测量结果（相对地感应电压）

<贺州>天正华意电气设备有限公司 配变电线路接地故障定位仪贺州

贺州异频线路参数测试仪界面介绍仪器开机后会自动显示如下图型界面，其中曲线部分为上一次采样得到的数据波形。主要操作功能为分析、采样和缩放功能。分析功能主要是通过控制“左移”和“右移”键改变标识线的位置，寻找波谷发生的频率点。显示屏幕下方的L表示故障距离，会随着标识线位置的变化而给出对应距离数据。A表示驻波点的幅值，f为当前标识线所标定的频率点的频率值。采样是进行驻波点测量的过程。缩放是结合分析对所测的曲线在频率轴（x轴）方向进行曲线的压缩与放大（精细度的改变）。开路或短路提示为测量采样后，仪器根据数学模型分析得到的线路末端为开路断线或短路接地的故障状态标识，也是进行距离计算的数据。距离标识下方的电压等级标识主要是选择该电压等级下线路的波速用，其选择对应于所测线路电压等级。四﹑主要技术参数1．扫频范围 （100Hz～100kHz） 分段选择2．测量距离 2～100km3．被测线路电压等级 35kV～500kV4．显示LCD 240×128点阵 （黑白）5．显示方式 图形及文字6．输出电压 Vp_p≥8V7．精 度 1％8．内部电池使用时间 2～4小时/每次充电9．充电电流及时间 100～200mA/12小时10．体积 260(宽)×350(长)×190(高)mm11．重量 5Kg五﹑按键操作介绍本仪器除了电源开关外。还有五个简单的操作键，分别为“短路/开路”选择键，“功能”选择键，左移键和右移键在不同的功能状态下左﹑右移键还有其它一些定义。“功能”选择键，是用于选择分析、采样、缩放操作状态，每按一次顺序会改变一次，当前被选中的操作功能状态会反白显示。在分析过程中按下左、右移键，会使标识线左、右移动，当移动到图形的 左、右两端时，如果还有数据，会自动换页。

<贺州>天正华意电气设备有限公司 配变电线路接地故障定位仪贺州
<贺州>天正华意电气设备有限公司 配变电线路接地故障定位仪贺州

贺州异频线路参数测试仪低压脉冲法现场测试连线如图四所示：图五 低压脉冲法现场接线示意图用低压脉冲仅能测得输电线路上的开路、低阻短路及线路全长，对于线路上的高阻泄漏故障及闪络性故障却无能为力。必须采用“高压闪络法”，即用外加冲击高压强行将故障点击穿，使故障点产生闪图六 冲击高压法现场测试接线示意图络放电，利用放电瞬间的突变电压信号在故障点与测试点间来回反射的特征波形来判断实际故障距离。4.“高压闪络法”测试高阻故障时，应准备一台能产生100KV或更高的冲击高压的发生器和一个电流信号传感器。先将冲击高压的输出端接到故障相上，将电流信号传感器放在高压发生器与系统地的连线旁。冲击高压法现场测试接线如图六所示。5.在显示屏幕上，采样方法选择“高压闪络法”，然后按采样键。面板工作指示灯转换到“冲闪”，此时表明系统已进入等待测试状态。测试界面如图七所示。现在可升高电压使球隙闪络放电，若故障点在此冲击高压的作用下产生闪络击穿，屏幕上将采集到输电线路上电波来回反射的全过程波形。每当冲击高压放电一次，仪器将采集一次波形。适当调节“输入振幅”电位器和“垂直位移”电位器，也可同时调节屏幕上的“波形扩展”、“波形压缩”键和“波形”键，使波形便于观察分析即可。将个游标移到回波的起始拐点，将第二个标移到第二个回波的起始拐点。此时屏幕上显示的数值即为此输电线路测试点到故障点的距离。6.如认为所测波形及数据有保留价值，按动”保存”键，屏幕中间将弹出“保存”文档资料界面。确认“保存”可将此次所采集的波形数据存入仪器内。

贺州异频线路参数测试仪从以上分析我们不难看出：1、接地线路的零序电流应该是所有线路中值的。2、接地线路的零序电流方向明显不同于其他未接地线路，相位相差180度。这两个结论作为接地选线装置的原理依据，我们称之为“相对原理、双重判据”。单源多线路中性点不接地系统单相接地时电压电流分析图（a）系统图 （b）非故障线路1电流与母线电压相量图 （c）故障线路电流电压相量图根据上图分析，可以得出以下几点结论：（1）在小电流系统中发生单相接地故障时，不存在负序电压分量，只有正序电压和零序电压分量。单相接地短路时出现的故障电流为电容电流。因各序电流在线路上形成的压降很小，可以忽略不计，所以正序网络中阻抗为零，负序网络中阻抗也为零，零序网络中仅有对地电容，即电容电流就是零序电流（2）在中性点不接地的电网中发生单相接地故障时，故障相对地电压为零，非故障相对地电压为电网的线电压，电网出现零序电压，它的大小等于电网正常工作时的相电压，但电网的线电压仍是三相对称的。（3）非故障线路3IO的大小等于本线路的接地电容电流。故障线路3IO的大小等于所有非故障线路3IO之和，也就是所有非故障线路的接地电容电流之和。（4）非故障线路的零序电流超前零序电压为90度；故障线路的零序电流滞后零序电压90度；故障线路的零序电流与非故障线路的零序电流相位相差180度。(5）接地故障处的零序电流大小等于所有线路（包括故障线路和非故障线路）的接地电容电流的总和，它超前零序电压为90度，由于单相接地的稳态故障电流比较小，有可能接近于或低于电流互感器容许电流的下限值，测量误差较大，同时，稳态故障电流在数值上可能与零序电流滤过器的不平衡电流值接近，很难区别。对消弧线圈接地系统，由于感性电流补偿，使故障线路稳态故障电流更小，甚至出现反相，给故障选线增加困难。

<贺州>天正华意电气设备有限公司 配变电线路接地故障定位仪贺州
配变电线路接地故障定位仪贺州 <贺州>天正华意电气设备有限公司

贺州异频线路参数测试仪功能：包含UA（黄色）、UB（绿色）、UC（红色）和UN（黑色）共4个端子，提供仪器测试输入电压；注 意：测试过程中严禁用手触碰端子金属部分，以防电击；3.7、测量输入保险管安装位置：如图3—1—。功 能：测试过程中保护仪器本身，防止不正常情况下通过输入端损坏仪器；注 意：测量过程中如出现显示器上那一相电压显示的数据不正确（如数据乱跳动或者始终不变等），则可能此相的保险管已经烧毁；更换保险管时可用十字螺丝刀轻轻拧开外面的黑色护套，然后装入新的保险管重新拧上外壳即可；3.8、输入电源开关安装位置：如图3—1—。功 能：打开此关，仪器上电进入工作状态。关闭此开关，也同时关闭仪器内部所有电源系统，紧急情况应立即关闭此开关并拔掉输入电源线；注 意：此开关是自带漏电保护的空气开关，当出现后端漏电的情况下此开关将自动断开，可再次检查接线后再合上开关；3.9、电源输入插座（AC220）安装位置：如图3—1—。功 能：使用标准大功率专用插座与市电或发电机相连接；注 意：电源线插头是大号空调插座，一般三角插座可能插不进，可使用仪器附带的接线排插延长接线；3.10、打印机安装位置：如图3—1—。功 能：显示可打印数据时，将光标移动至“打印”项按确认键打印。注 意：打印机为全自动热敏打印机，打印纸宽55mm。更换打印纸时请使用热敏打印机专用打印纸，首先按下打印机下部凸起的按钮，打印机盖板将自动弹起，然后按顺序将打印纸放入打印纸仓内并留少许部分在外面，合上打印机盖板。四 使用说明4.1、主菜单图4—14.2、线路设置图4—24.3、项目测试主界面（如图 4—1）九宫格显示六个测试项目一目了然，行从左至右分别是正序阻抗、零序阻抗和线路互感；第二行从左至右分别是正序电容、零序电容和耦合电容。用户在根据接线提示正确接好仪器外部接线的情况下，只需点一下相应的项目就能进入下一级开始测试菜单（如图4—3），本菜单采取长按并显示进度条的形式，杜绝了操作人员无意识情况下误操作的情况发生，保障了操作人员以及仪器本身的。

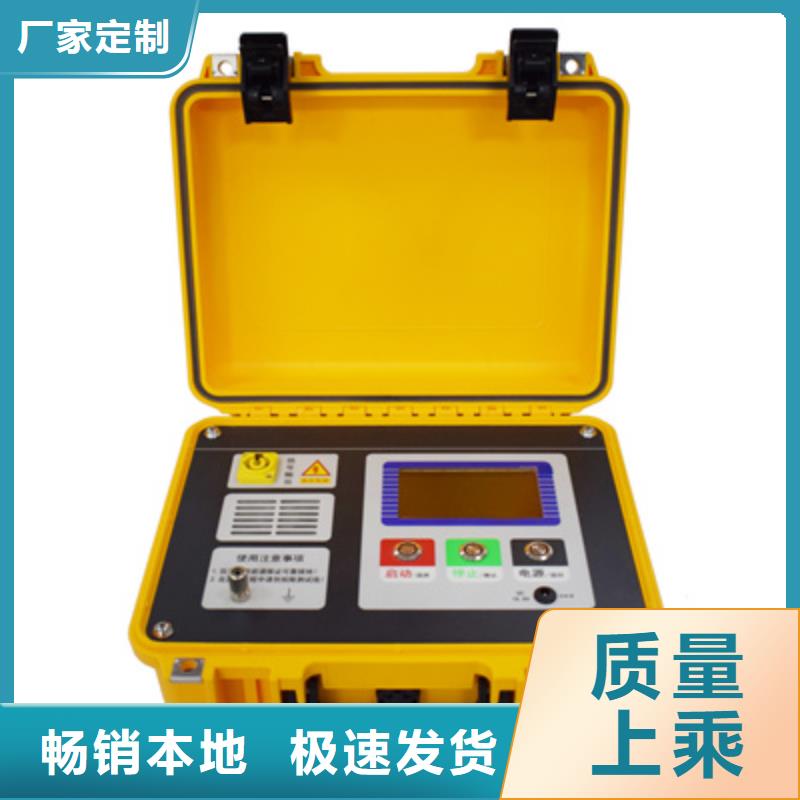

贺州异频线路参数测试仪DSP高速处理器精准快速，仪器内部采用专业的DSP快速数字信号处理器作为处理核心，在保证测量数据精准的前提下，大大的了一起本身的运算处理能力。?操作简单外部接线简单，正序阻抗、零序阻抗、正序电容、零序电容在测试端仅需一次接入被测线路的引下线就可以完成全部的测量；解决了现有测试手段存在的测试接线倒换烦琐、抗干扰、稳定度、精度等方面存在的问题；避免因改接线时感应电压对实验人员的伤害。?海量数据存储仪器内部配备有日历芯片和大容量存储器，能将检测结果按时间顺序保存，随时可以查看历史记录，并可以打印输出。?科学先进的数据管理仪器数据可以通过U盘导出，可在任意一台PC机上通过我公司专用软件，查看和管理数据并可生成工作报告。?全触摸超大液晶显示操作简单，仪器配备了高端的全触摸液晶显示屏，超大显示界面所有操作步骤中文菜单显示，每一步都非常清楚，操作人员不需要额外的专业培训就能使用。轻轻触摸一下就能完成整个过程的测量，是目前非常理想的智能型测量设备。仪器整体外观图图1-1 仪器外观二 主要技术参数1使用条件-20℃ ~ 50℃RH＜80％2抗干扰原理变频法3电 源AC 220V±10％允许发电机4电源输出输出电压AC300V电压精度0.5％电流精度0.5％输出电流8A输出频率45Hz、55Hz5测量范围电容0.01~30μF阻抗0.01~400Ω阻抗角-180°~ ＋180°6测量分辨率电容0.0001μF阻抗0.0001Ω阻抗角0.0001°7测量准确度电容： ≥1μF时，±1％读数±0.01μF；＜1μF时，±2％读数±0.01μF；电阻： ≥1Ω时，±1％读数±0.01Ω；＜1Ω时，±2％读数±0.01Ω；阻抗角： ±0.2°（电压＞1.0V）； ±0.3°(电压:0.2V~1.0V)；8干扰电流小于40A9外型尺寸500（L）×400（W）×450（H）10存储器大小100 组 支持U盘数据存储11重 量55 Kg

<贺州>天正华意电气设备有限公司 配变电线路接地故障定位仪贺州

贺州异频线路参数测试仪谐振故障信息显示如图5.8所示：图5.8 母线号：谐振线路所在的母线号。母线电压：谐振线路所在的母线电压。谐振频率：谐振线路的谐振频率。时间：线路发生谐振时的日期和时间。信息序号：右下角记录的信息总数量，和当前的记录号，值为20，记录近所发生的谐振信息。进入菜单时，弹出的为近的记录信息。打印：对当前记录进行打印。键盘操作：使用“→”“←”方向键可选定查看一条接地记录，使用“↑”“↓”方向键可在本条记录内将光标移至“打印”字符处。当光标处于“打印”时，按“确认”键进行打印。如果故障追忆表内无谐振内容，则显示“无记录”，按任意键返回。c) “故障追忆”： 选择将追忆表中内容(包括接地、谐振故障信息)；将光标移至对应选项，按“确认”键，记忆内容后显示“成功！”字样。显示如图5.9所示：图5.9d) “查看装置参数”： 在运行状态下，只能浏览装置部分内容的参数，不能修改，如要设置装置参数，请参照5.2.3 装置参数设置说明；e） “修改时间”： 系统投入运行时，必须对时间进行正确设定；菜单显示如图5.10所示：图5.10用“←”或“→”键移动光标到要修改的位置，按住“↑”键增加数值，或按住“↓”键减少数值。每按一次，增加或减少一个数值。全部修改完毕后按“确认”键保存。按“取消”键返回到运行菜单。f） “装置自检”： 对装置内部进行自检，全部完成并无误，显示 “自检OK!!”。按“取消”键返回到运行菜单。菜单显示如图5.11所示：图5.11g） “定值打印”： 当光标锁定在“定值打印”项，并按“确认”键，打印机会将本装置的各种设定参数打印出来，便于使用者进行保存查阅，打印数据发送完毕后自动返回到运行菜单。5.2.3装置参数设置菜单设置菜单用于对装置运行所需的各种参数进行设置，修改，按“确认”即可保存，操作简便，掉电不丢失。菜单如图5.12-15所示：图5.12 图5.13图5.14 图5.15装置参数设置各项菜单简要说明如下：a)“装置型号”：设置装置型号可确定出线数和跳闸路数，详细型号定义见表2.1。b)“启动参数”：可根据现场要求设置各段母线的零序电压启动值与电流启动值。启动电压数值范围为10V~100V。启动电流数值范围为0.1A~100A(一次侧电流)。

<贺州>天正华意电气设备有限公司
配变电线路接地故障定位仪贺州 <贺州>天正华意电气设备有限公司

贺州异频线路参数测试仪若线路是短路故障，所显示曲线与正弦曲线相似，既A的值随着频率的争加由小向大再向小变化（见线路短路时驻波比与频率的关系图）。若线路是开路故障，所显示曲线与余弦曲线相似，既A的值随着频率的争加由大向小变化（见线路开路时的驻波比与频率变化的关系图）。根据波的传输理论和理论公式可知，当故障点离测试点距离越近，在注入点出现个驻波波谷时的频率f0越高。当故障点距离太近时可能测量不到f0的值，当故障点离测试点距离太远时f0的值可能只有几百赫兹，我们所测到的可能不是驻波点而是第二、第三驻波点，当曲线波形中驻波点所示故障距离大于50kM时，可通过距离档位按钮选择大于50kM的档位来进行的测量。七、误差的修正本仪器程序中的架空线路波速是固定的，对于不同参数的架空线路，其波数与给定波速会有一定偏差。因此，对于不同参数的架空线路，测出的距离也有一定偏差；但这一偏差可通过下列两种办法进行修正。1.根据对具体线段参数测试，修改程序中架空线路的波速参数，以保证测量精度。本方法适用于同一电压等级线路参数基本一致的用户。此项工作由架空线厂家与用户配合进行。2.用户用SH333仪器对已知长度L0的线路测量时，分别测量非故障相长度L1和故障相长度L2，可通过下列公式得到故障距离。Lx＝L0×L2/L1八、注意事项1.仪器中的蓄电池为全密封型，可以任意放置。2.关上电源开关，将220V市电由所配充电线引入充电插口就可进行充电，充电时间为12小时。3.为了延长电池寿命使电池达到使用效果，应每月进行充放电一次

贺州异频线路参数测试仪近几年来，随着电网改造工程的实施，10kV配电线路由原来的“两线一地”供电方式改造为中性点不接地的“三相三线”供电方式。10kV配电线路供电方式的改变，增强了配电线路的绝缘水平，降低了配电线路的跳闸率，提高了供电可靠性，减少了线路损耗。但采取新的供电方式在实际运行中，经常的发生单相接地故障，特别是在大风、暴雨、冰雹、雪等恶劣天气情况下，接地故障频繁发生，严重影响了变电设备和配电网的、经济运行。故障发生后，由于线长范围广，采用以往凭经验，分段逐段推拉，逐级杆塔检查等传统方法进行排查，费时费力，停电范围大，时间长，很难快速准确查到故障点。本公司单相接地故障定位仪用于10kV故障线路停电后快速准确定位接地点，可以实现配网设备在出现故障的情况下的快速查找。减小线路检修人员的劳动强度，省时省力，提高工作效率、供电可靠性和电力企业经济效益。二、组成、工作原理及操作步骤农村的配网线路中更为接地十分常见，发生接地故障时，常用摇表和人工逐级登杆目测法来寻找接地故障点。我们知道，用摇表查线是要将线路反复多次切割后一段一段地摇，非常麻烦，且又非常很耗时，更何况摇表只能摇到2-3kV，对高阻接地或隐形接地故障是无能为力的；而人工逐级登杆目测法又要耗费大量的时间和大量的人力物力。这种落后的寻线方法与当今电网高度自动化水平极不相适应。无数电力工作者为解决这一问题做出了长时间的巨大努力，但至今仍然没有满意的结果。因而成为困扰电力部门几十年无法解决的一个重大技术难题。本公司利用了公司经合了国内直流接地故障定位技术、小电流接地故障定位等原理，发明了“S注入法”原理，并成功研发的“高压恒流开路，交流信号自动跟踪定位”技术，基于傅氏算法，开发《配电网线路单相接地故障定位仪》，在10kV（35kV）配网单相接地故障定位的作业方法上取得了重大突破。
